共用直流母线的原理就是将变频器分解为两个部件，即:整流器部分与逆变器分开。

因此，一台较大整流装置可以供应多台逆变装置，每一台逆变器的直流母线均并联在一起.逆变器反

馈的能量可以彼此互相利用。所有逆变器能量不足的部分再由整流桥补充,由电网供电;因此这种应用

方式节电率最高。

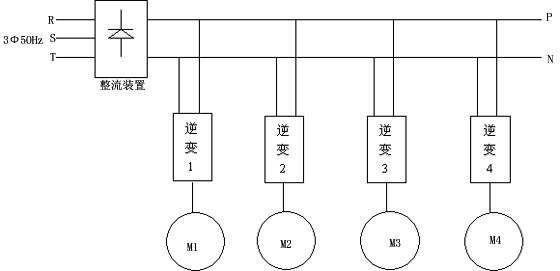

共用直流母线系统如下图所示


             共用直流母线技术的基本要求：
     1.逆变器需共享整流装置,此整流装置为共用直流母线专用装置。
     2.逆变器尽量安装在一起，避免远距离配线，最好在同一个电气房。
     3.逆变器每一台都必须另外作隔离保护装置。
     4.不能使用一般变频器作共用直流母线使用,否则会有炸机的危险。
     5.电机M1~M4的容量功率可以不必相同，但必须考虑停机时能量反馈能否被用掉。
     6.一般运转台数在4~12台(电机功率可以不相同)一组共用直流母线为佳。

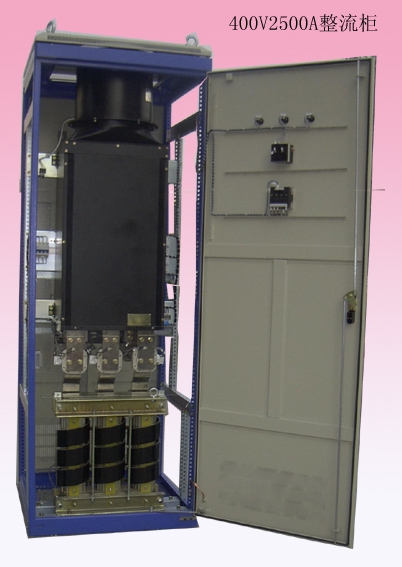

400V2500A整流柜实物
